Dynaudio 30W100XL Qtc=0.707
Driver parameters:
Qts=0.400
Fs=22.00 Hz
Vas=8.76 cu. ft
SPL=92.0 dB 1W 1m
max power=450 W RMS
Diameter=0.305 m
Xmax=0.009 m
Calculated parameters:
Vd=0.000452 m^3
n0=0.010000
Fc=38.88 Hz
F3=38.89 Hz
Vb=4.12 cu. ft
Par=0.198 acoustic W
Per=19.81 W

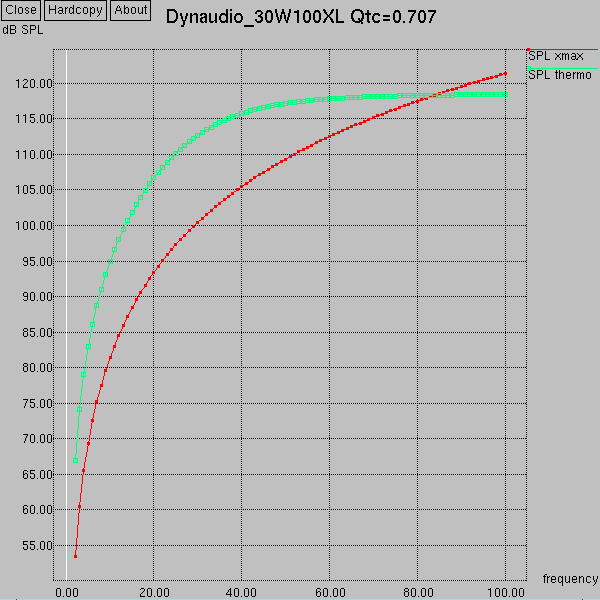

Thermal and Xmax limited SPL as a function of frequency:
Hz | SPL thermal | SPL xmax | Power xmax |
---|
2.0 | 66.98 dB | 53.42 dB | 19.8 W |
4.0 | 79.02 dB | 65.46 dB | 19.8 W |
6.0 | 86.06 dB | 72.50 dB | 19.8 W |
8.0 | 91.06 dB | 77.50 dB | 19.8 W |
10.0 | 94.92 dB | 81.38 dB | 19.9 W |
12.0 | 98.07 dB | 84.55 dB | 20.0 W |
14.0 | 100.71 dB | 87.22 dB | 20.1 W |
16.0 | 102.98 dB | 89.54 dB | 20.4 W |
18.0 | 104.96 dB | 91.59 dB | 20.7 W |
20.0 | 106.69 dB | 93.42 dB | 21.2 W |
22.0 | 108.21 dB | 95.07 dB | 21.8 W |
24.0 | 109.56 dB | 96.59 dB | 22.7 W |
26.0 | 110.75 dB | 97.98 dB | 23.8 W |
28.0 | 111.79 dB | 99.26 dB | 25.1 W |
30.0 | 112.71 dB | 100.46 dB | 26.8 W |
32.0 | 113.51 dB | 101.58 dB | 28.9 W |
34.0 | 114.20 dB | 102.64 dB | 31.4 W |
36.0 | 114.80 dB | 103.63 dB | 34.4 W |
38.0 | 115.32 dB | 104.57 dB | 37.9 W |
40.0 | 115.76 dB | 105.46 dB | 42.0 W |
42.0 | 116.14 dB | 106.31 dB | 46.8 W |
44.0 | 116.46 dB | 107.12 dB | 52.3 W |
46.0 | 116.74 dB | 107.89 dB | 58.6 W |
48.0 | 116.98 dB | 108.63 dB | 65.8 W |
50.0 | 117.18 dB | 109.34 dB | 74.0 W |
52.0 | 117.35 dB | 110.02 dB | 83.2 W |
54.0 | 117.50 dB | 110.67 dB | 93.5 W |
56.0 | 117.62 dB | 111.31 dB | 105.1 W |
58.0 | 117.73 dB | 111.92 dB | 117.9 W |
60.0 | 117.83 dB | 112.50 dB | 132.1 W |
62.0 | 117.91 dB | 113.07 dB | 147.9 W |
64.0 | 117.98 dB | 113.63 dB | 165.2 W |
66.0 | 118.04 dB | 114.16 dB | 184.3 W |
68.0 | 118.09 dB | 114.68 dB | 205.1 W |
70.0 | 118.14 dB | 115.18 dB | 227.9 W |
72.0 | 118.18 dB | 115.67 dB | 252.7 W |
74.0 | 118.21 dB | 116.15 dB | 279.7 W |
76.0 | 118.24 dB | 116.61 dB | 309.0 W |
78.0 | 118.27 dB | 117.06 dB | 340.6 W |
80.0 | 118.30 dB | 117.50 dB | 374.8 W |
82.0 | 118.32 dB | 117.93 dB | 411.7 W |
84.0 | 118.34 dB | 118.35 dB | 451.3 W |
86.0 | 118.35 dB | 118.76 dB | 493.9 W |
88.0 | 118.37 dB | 119.16 dB | 539.6 W |
90.0 | 118.38 dB | 119.55 dB | 588.4 W |
92.0 | 118.40 dB | 119.93 dB | 640.7 W |
94.0 | 118.41 dB | 120.30 dB | 696.5 W |
96.0 | 118.42 dB | 120.67 dB | 755.9 W |
98.0 | 118.43 dB | 121.03 dB | 819.2 W |
100.0 | 118.43 dB | 121.38 dB | 886.5 W |
At this alignment the Dynaudio 30W100XL is Xmax limited up to 85 Hz and thermal
limited past that.
